রিং লক স্ক্যাফোল্ডিং পার্টস: কম্পোনেন্ট স্পেসিক্স, টলারেন্স এবং বায়িং গাইড

রিং লক স্ক্যাফোল্ডিংয়ের তিনটি কন্টেইনার সোমবার এসেছে। বুধবারের মধ্যে সাইট ক্রু তাদের মধ্যে দুটিকে প্রত্যাখ্যান করেছিল — ইস্পাত পাতলা বা গ্যালভানাইজিং প্যাচি ছিল বলে নয়, কিন্তু লেজার ব্লেডগুলি ইতিমধ্যে সাইটে দাঁড়িয়ে থাকা স্ট্যান্ডার্ডের রোসেটে বসবে না। কাগজে কলমে এটি "একই সিস্টেম" ছিল। হাতে, স্ক্র্যাপ ছিল।

এটি রিং লক ভারা অংশ কেনার দৈনন্দিন বাস্তবতা. সিস্টেমটি সার্বজনীন দেখায়, কিন্তু জ্যামিতি মালিকানাধীন: রোসেট ব্যবধান, স্লট প্রস্থ, ব্লেড প্রোফাইল এবং ওয়েজের বেধ নির্মাতাদের মধ্যে আলাদা, এবং দুটি ভিন্ন সরবরাহ শৃঙ্খলের অংশগুলি খুব কমই একসাথে লক করে . সামঞ্জস্যতা মূল্যের আগে এবং সীসা সময়ের আগে আসে। প্রতিটি কম্পোনেন্ট কি করে, কোন ডাইমেনশন তা ফিট করে কিনা এবং ক্রয় অর্ডার সাইন করার আগে কি চেক করতে হবে তা নির্ধারণ করে।

এক নজরে রিং লক ভারা অংশ

একটি রিং লক ফ্রেম সাতটি কার্যকরী গ্রুপ থেকে একত্রিত হয়। সরবরাহকারীরা তাদের আলাদাভাবে বিক্রি করে, এবং তাদের সবাইকে একই জ্যামিতি পরিবার থেকে আসতে হবে।

বন্ধন, মই এবং পায়ের আঙুলের বোর্ডের সাথে একসাথে, এই গোষ্ঠীগুলি সমস্ত সামগ্রীর বিল তৈরি করে — যদি প্রতিটি লাইন একটি প্রস্তুতকারকের রোসেট প্যাটার্নের বিপরীতে অর্ডার করা হয়।

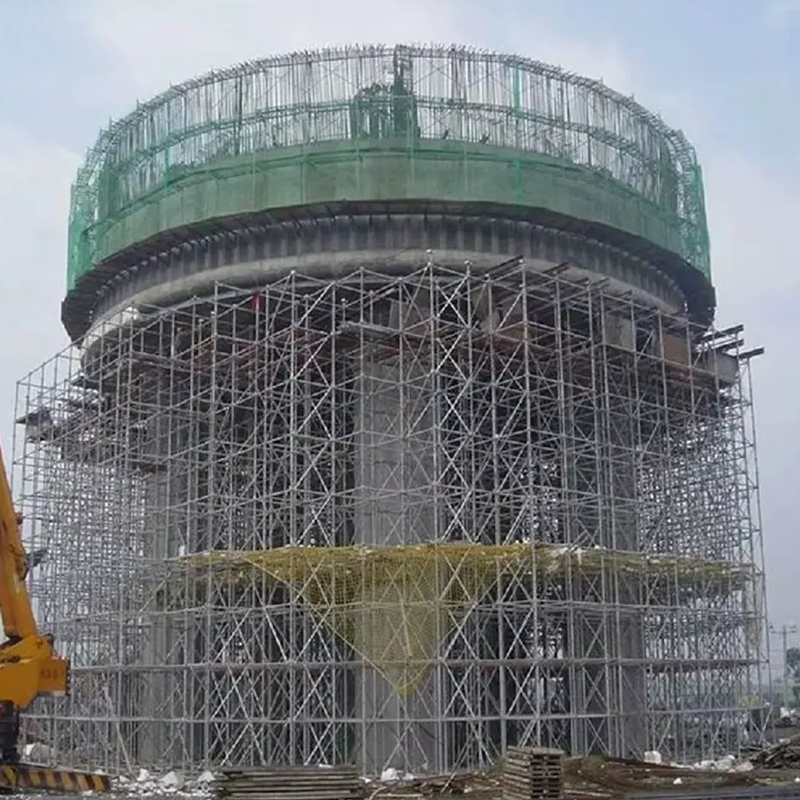

ভারি অবকাঠামোর জন্য হট-ডিপ গ্যালভানাইজড রিংলক স্ক্যাফোল্ডিং রোজেট-স্টাইলের ওয়েজ লকিং, Q345B স্টিল, হট-ডিপ গ্যালভানাইজড ফিনিশ, এবং সেতু এবং শিল্প সহায়তার জন্য 8-ওয়ে সংযোগ সহ মডুলার রিংলক সিস্টেম। পণ্য দেখুন →

উল্লম্ব মান: রোসেট স্পেসিং পুরো গ্রিড সেট করে

উল্লম্ব মান হল লোড বহনকারী সদস্য। সাধারণ রিং লক আকার হয় একটি 3.2 মিমি প্রাচীর সহ 48.3 মিমি বাইরের ব্যাস Q355B স্টিলে, স্প্লিসিংয়ের জন্য এক প্রান্তে একটি স্পিগট এবং নির্দিষ্ট ব্যবধানে রোসেট ঢালাই করা হয়। ভারী শোরিং সংস্করণ 60.3 মিমি টিউব পর্যন্ত ধাপে ধাপে।

বেশিরভাগ সিস্টেমে রোজেট পিচ 500 মিমি, এবং স্ট্যান্ডার্ড দৈর্ঘ্য 500 মিমি বৃদ্ধিতে 0.5 মিটার থেকে 3.0 মিটার পর্যন্ত চলে। এই একক সংখ্যা প্রতিটি খাতার দৈর্ঘ্য, প্রতিটি বন্ধনীর আকার, প্রতিটি তক্তার ব্যবধান এবং প্রতিটি লিফটের উচ্চতা নির্ধারণ করে। মডিউল পরিবর্তন করুন এবং এটির সাথে পুরো ক্যাটালগ পরিবর্তন হয়।

প্রথম প্যালেট অবতরণ করার সময় কি পরিমাপ করতে হবে

• রোসেট পিচ ওয়েল্ড সেন্টারের মধ্যে পরিমাপ করা হয়, টিউবের প্রান্ত থেকে নয়।
• স্লটের প্রস্থ এবং ব্লেডের পুরুত্ব একসাথে — একটি 9.5 মিমি ব্লেড সহ একটি 10 ​​মিমি স্লট একটি আলগা সংযোগ।
• একটি কলিপার সঙ্গে টিউব ব্যাস এবং প্রাচীর বেধ; 48.0 মিমি টিউব প্রায়ই 48.3 মিমি হিসাবে বিক্রি হয় যে কেউ স্বীকার করে।
• স্পিগট দৈর্ঘ্য এবং পিন গর্ত অবস্থান, কারণ একটি ছোট স্পিগট একটি আলংকারিক জয়েন্টে একটি স্প্লাইসকে পরিণত করে।

লেজার, ওয়েজেস এবং রোসেটস: সংযোগটি বোঝা বহন করে

একটি রিং লক লেজার বোল্ট করা হয় না। এর নকল ব্লেডটি রোসেটের একটি স্লটে পড়ে যায় এবং একটি ওয়েজ পিন এটিকে লক করার জন্য নিচের দিকে চালিত হয়: একটি হাতুড়ির আঘাত, কোন আলগা কাপলার নেই। রোসেট সাধারণত বহন করে 45 ডিগ্রীতে আটটি স্লট , তাই লেজারগুলি সমকোণে মিলিত হয় এবং বন্ধনী একই নোড থেকে তির্যকভাবে চলে যায়।

স্ট্যান্ডার্ড বে দৈর্ঘ্য হল 0.73, 1.09, 1.40, 1.57, 2.07, 2.57 এবং 3.07 মিটার এবং 2.0 মিটার লিফট সহ একটি 2.07 মি উপসাগর হল সবচেয়ে সাধারণ কাজের কনফিগারেশন। রিং লক শুধুমাত্র একটি চারটি প্রধান ভারা সিস্টেম পরিবার ; অন্যরা মডুলার আইডিয়া শেয়ার করে, কিন্তু শুধুমাত্র রিং লক নোডকেই মানসম্মত করে। ওয়েজগুলি ব্যবহারযোগ্য, তাই শীর্ষ লিফটে ঘাটতি আবিষ্কার করার পরিবর্তে 5-8% স্পেয়ার অর্ডার করুন। পরিদর্শন করার সময়, ব্লেড-টু-টিউব ওয়েল্ডের দিকে তাকান — কাস্ট ব্লেডগুলি কাঁধে ফাটল, নকল ব্লেডগুলি প্রথমে বেঁকে যায় এবং সেগুলি ব্যর্থ হওয়ার আগে দেখা যায়।

তির্যক ধনুর্বন্ধনী: অংশ যা একটি উপসাগরীয় বর্গক্ষেত্র রাখে

দুটি মান এবং দুটি খাতা একটি কবজা তৈরি করে। বক্রবন্ধনী এটিকে একটি ত্রিভুজাকার কাঠামোতে পরিণত করে। বে ধনুর্বন্ধনী সাধারণত 48.3 x 2.5 মিমি টিউব থাকে যার আকার বে প্রস্থ এবং উচ্চতা একত্রে স্থির বা সুইভেল হেডের সাথে থাকে — একটি 2.07 x 2.0 মিটার ব্রেস একটি 2.57 মিটার উপসাগরের সাথে মানানসই হবে না।

নকশা অনুশীলন সাধারণত নীচের লিফটে সম্পূর্ণ বে ব্রেসিং, তারপর প্রতিটি মুখ জুড়ে বিরতিতে ব্রেসড বে, টাই স্তরে প্ল্যান ব্রেসিং সহ। সঠিক প্যাটার্নটি ডিজাইনারের অঙ্কনের অন্তর্গত, তবে যে অংশটি ভুল হয়ে যায় সেটি সাধারণত ক্রম হয়: খাতা গণনা করা হয়েছে, ধনুর্বন্ধনী ভুলে গেছে।

• নিশ্চিত করুন যে ব্রেসটি উপসাগরের দৈর্ঘ্য এবং উত্তোলনের উচ্চতা উভয়ের সাথে মেলে, কেবল উপসাগর নয়।
• রোজেট স্লটের বিরুদ্ধে হেড পিনের ব্যাস পরীক্ষা করুন; ছোট আকারের পিনগুলি কম্পিত হয়।
• নমিত টিউবগুলি প্রত্যাখ্যান করুন — একটি 20 মিমি ধনুক উপসাগরটিকে লক করার সময় প্লাম্ব থেকে বের করে দেয়।

জ্যাক বেস, ইউ-হেডস এবং লোড পাথের নীচে

একটি অ্যাডজাস্টেবল বেস জ্যাক হল একটি কঠিন স্ক্রু, সাধারণত 38 মিমি ব্যাস এবং 600 মিমি লম্বা, একটি 150 x 150 x 8 মিমি প্লেটে ঢালাই করা হয় যার প্রায় 300 মিমি ব্যবহারযোগ্য সমন্বয় রয়েছে। এই সামঞ্জস্যটি সমতলকরণের জন্য, ফ্রেম প্রসারিত করার জন্য নয়: স্ক্রু প্রসারিত হওয়ার সাথে সাথে ক্ষমতা হ্রাস পায়, তাই উন্মুক্ত থ্রেডটি ছোট রাখুন এবং প্লেটটিকে একটি একমাত্র বোর্ডে বহন করুন যা লোড ছড়িয়ে দেয়।

একই যুক্তি শীর্ষে প্রযোজ্য। 150 x 150 মিমি প্লেটের ইউ-হেডগুলি বীম এবং ফর্মওয়ার্ক বহন করে, যখন কাঁটা মাথা H20 টিম্বার বিমগুলিকে ধরে রাখে। উভয়ই একটি স্ট্যান্ডার্ডের শীর্ষে বা একটি স্পিগটের উপরে নেমে যায়, তাই মাথাটি অবশ্যই লোডের সাথে নয়, টিউবের সাথে মেলে। ডেলিভারির সময়, প্লেটের ঢালাই পরীক্ষা করুন, সোজাতার জন্য স্ক্রুটি একটি সমতল পৃষ্ঠে রোল করুন এবং আঁকা থ্রেডগুলি প্রত্যাখ্যান করুন — পেইন্ট ফাটলগুলিকে লুকিয়ে রাখে এবং বাদামকে জব্দ করে।

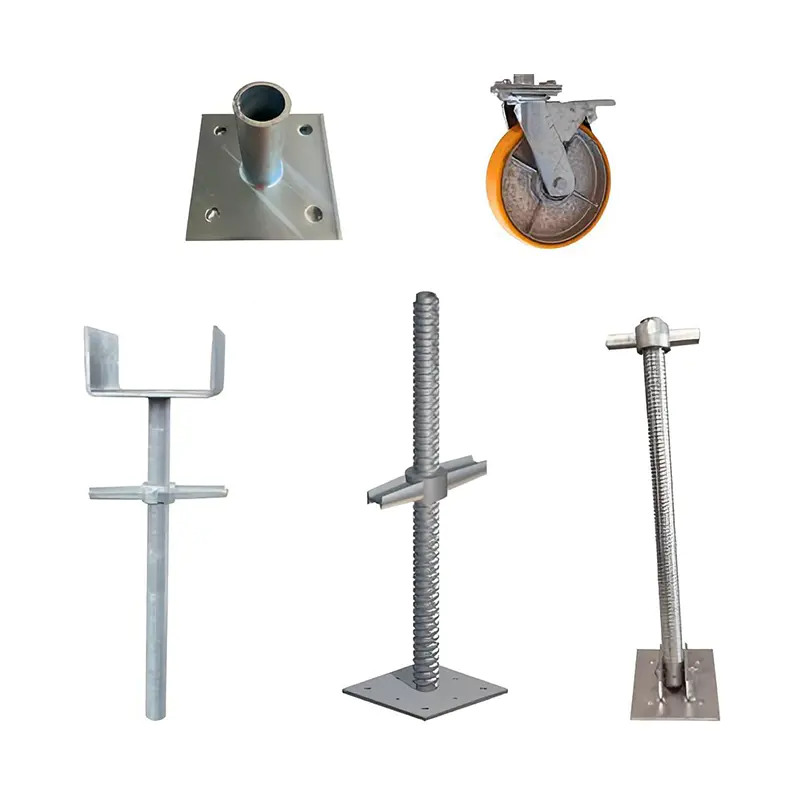

স্ক্যাফোল্ডিং এবং ফর্মওয়ার্ক সমর্থনের জন্য সামঞ্জস্যযোগ্য বেস জ্যাক থ্রেডেড বেস জ্যাক অমসৃণ স্থল, 50-300 মিমি সামঞ্জস্য করে, 50-100 kN সমর্থন করে এবং ডিস্ক-লক, ফর্মওয়ার্ক এবং স্ট্যান্ডার্ড স্ক্যাফোল্ডিং সিস্টেমে ফিট করে। পণ্য দেখুন →

প্ল্যাটফর্ম, টো বোর্ড এবং আনুষাঙ্গিক বেশিরভাগ অর্ডার ভুলে যায়

স্টিলের তক্তাগুলি সাধারণত 320 মিমি চওড়া হুকগুলির সাথে লেজারের উপরে পড়ে থাকে এবং প্রতিটির ওজন 12-18 কেজি হয়, যা তাদের একটি কাঠামোগত সিদ্ধান্তের মতোই ম্যানুয়াল-হ্যান্ডলিং সিদ্ধান্তে পরিণত করে। টো বোর্ড 150 মিমি উচ্চ; গার্ডেল পোস্ট এবং ডবল কাপলার প্রান্ত সুরক্ষা গঠন করে। সাইড ব্র্যাকেট স্ট্যান্ডার্ড যোগ না করেই প্ল্যাটফর্মকে প্রশস্ত করে এবং রিং লক সিস্টেমে উৎপাদনশীলতা লাভের অনেকটাই প্রকৃতপক্ষে আসে।

যে অংশগুলি হস্তান্তর করতে বিলম্বিত হয় তারা প্রায় কখনই প্রধান সদস্য হয় না। সেগুলি হল ছোটগুলি: স্পিগট পিন, সুরক্ষা ক্লিপ, কলার, মই ইউনিট, টাই কাপলার এবং ফর্ক হেড। আইটেম দ্বারা উপকরণ আইটেম বিল তৈরি করুন, উপাদান প্রতি এক লাইন, এবং ঘাটতি অদৃশ্য হয়ে যায়.

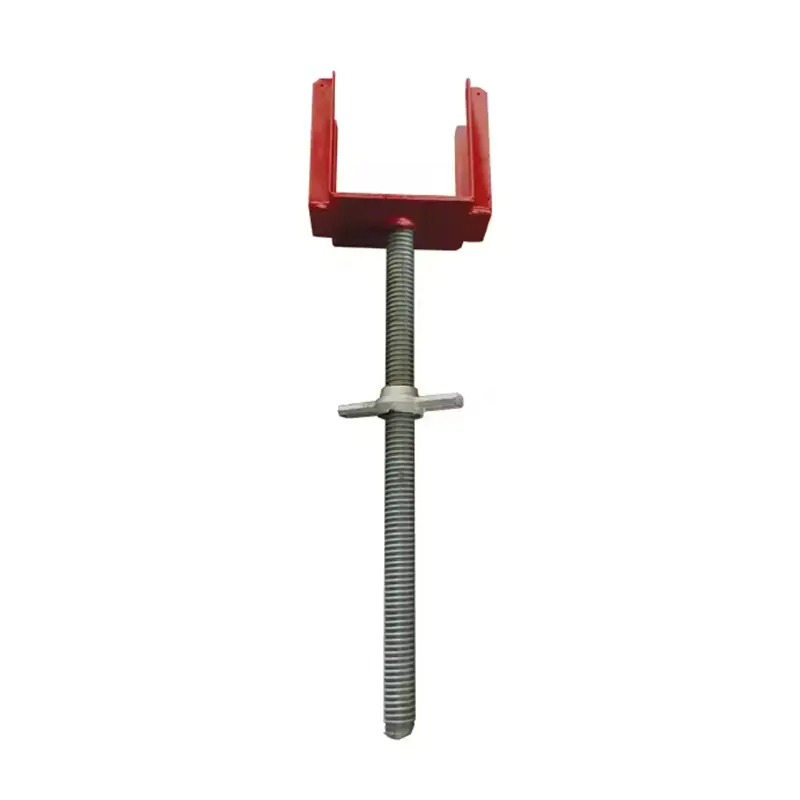

Formwork পাঁজর এবং beams জন্য কাঁটা মাথা সমর্থন ফর্ক হেড ±0.5 মিমি থ্রেডেড অ্যাডজাস্টমেন্ট, Q235/Q345 স্টিল, এবং বড় আকারের ফর্মওয়ার্কের জন্য হট-ডিপ গ্যালভানাইজড ফিনিস সহ ফর্মওয়ার্ক পাঁজর এবং বিম সমর্থন করে। পণ্য দেখুন →

ইস্পাত গ্রেড, গ্যালভানাইজিং এবং সহনশীলতা: ডেলিভারিতে কী পরীক্ষা করবেন

দুটি অর্ডার একটি লোডিং তালিকায় অভিন্ন দেখতে পারে এবং দুই বছর বাইরে থাকার পরে খুব আলাদা আচরণ করতে পারে। গ্রেড, প্রাচীর বেধ এবং ফিনিস প্রায় সব পার্থক্য ব্যাখ্যা.

স্ট্যান্ডার্ডগুলি রেফারেন্স পয়েন্টগুলি দেয়: সিস্টেম স্ক্যাফোল্ডের জন্য EN 12810 এবং EN 12811, যুক্তরাজ্যের বাজারে BS 1139-5, সাধারণত ক্লাস 3 (200 kg/m²) বা ক্লাস 4 (300 kg/m²) লোড করার জন্য ডিজাইন করা ওয়ার্কিং প্ল্যাটফর্ম সহ। হাইসন বলে যে তার ভারা উৎপাদন অনুসরণ করে ISO 9001, BS 1139 এবং EN 74 , AWS এবং EN পদ্ধতিতে ঢালাই সহ। তারপরে তিনটি শারীরিক জিনিস পরীক্ষা করুন: টিউবের প্রান্তে প্রাচীরের পুরুত্ব, পুরো দৈর্ঘ্যের উপরে সোজাতা এবং টিউবের ভিতরে ওয়েল্ড স্প্যাটার যা নীচের প্ল্যাটফর্মে চিপ হয়ে যাবে।

রিং লক যন্ত্রাংশ কেনা: আপনি অর্ডার করার আগে একটি সংক্ষিপ্ত চেকলিস্ট

1. আগে রোজেট জ্যামিতি যাচাই করুন — পিচ, স্লট প্রস্থ এবং ব্লেডের বেধ — ইতিমধ্যে সাইটে থাকা সিস্টেমের বিপরীতে।
2. মিলের শংসাপত্র এবং একটি গ্যালভানাইজিং পুরুত্বের প্রতিবেদনের জন্য জিজ্ঞাসা করুন, একটি প্যালেটের ছবি নয়।
3. আংশিকভাবে গ্রেডের অংশ নিশ্চিত করুন: Q355B-তে মান এবং খাতা, প্রায়শই Q235-এ তক্তা এবং টো বোর্ড।
4. শিপিংয়ের আগে ওয়েজ, পিন এবং ক্লিপগুলির জন্য একটি অতিরিক্ত অনুপাতের সাথে সম্মত হন, প্রথম ডেলিভারির পরে নয়।
5. প্যাকিং এবং লোডিং পরীক্ষা করুন: দৈর্ঘ্য অনুসারে বান্ডিল, প্রতি কন্টেইনারে একটি লোডিং পরিকল্পনা, চালানের বিপরীতে ওজন যাচাই করা হয়েছে।

আপনি যদি কোন সরবরাহকারীর বিরুদ্ধে সেই চেকলিস্টটি না চালাতে চান তবে আপনি কখনই অডিট করেননি, আমাদের আপনার উপসাগরের আকার, উচ্চতা এবং লোড ক্লাস পাঠান এবং আমরা একটি অংশ তালিকা এবং একটি অঙ্কন চেক নিয়ে ফিরে আসব।

রিং লক স্ক্যাফোল্ডিং অংশগুলি একটি ক্ষমাহীন সিস্টেমের মধ্যে সাধারণ বস্তু। জ্যামিতি মিলান, গ্রেড এবং ফিনিশের সাথে মিল করুন এবং একই ক্রমে ছোট অংশগুলি গণনা করুন - এই তিনটি জিনিস নির্ধারণ করে যে একটি ডেলিভারি খাড়া করা হবে বা ফিরে আসবে।

হাইসন এক ছাদের নিচে লেজার কাটিং, বাঁকানো এবং প্রত্যয়িত ওয়েল্ডিং সহ 15,000 m² প্ল্যান্টে ইস্পাত ফর্মওয়ার্ক এবং ভারী ইস্পাত কাঠামোর পাশাপাশি চীনের নান্টং-এ রিংলক স্ক্যাফোল্ডিং এবং এর আনুষাঙ্গিক তৈরি করে। যন্ত্রাংশগুলি হট-ডিপ গ্যালভানাইজড সরবরাহ করা হয়, এবং আগত অর্ডারগুলি উত্পাদন শুরু করার আগে গ্রাহকের বিদ্যমান রোজেট প্যাটার্নের বিরুদ্ধে পরীক্ষা করা হয়। পনের বছরের অভিজ্ঞতা এবং বৃহৎ অবকাঠামো ঠিকাদারদের দীর্ঘ-স্থায়ী সরবরাহ ড্রয়িং অফিস সম্পর্কে কিছু বলে — কিন্তু আপনার অঙ্কনের স্পেসিফিকেশন এখনও সেই জিনিস যা অর্ডারের সিদ্ধান্ত নেয়।
